ความแม่นยำในการเคลื่อนไหว: ความเกี่ยวข้องทางวิศวกรรมและอุตสาหกรรมของเครื่องปั่นกรวยคู่ในการแปรรูปผงที่ทันสมัย

ในโลกที่ซับซ้อนของการผสมผงและการผสมผสานของโซลิดสเตตการบรรลุความเป็นเนื้อเดียวกันโดยไม่ลดทอนความสมบูรณ์ของวัสดุยังคงเป็นความท้าทายอย่างต่อเนื่อง ในบรรดาเครื่องปั่นอุตสาหกรรมประเภทต่างๆ เครื่องปั่นกรวยคู่ -ที่รู้จักกันในชื่อเครื่องผสม V-blender หรือ twin-cone-กลายเป็นรากฐานที่สำคัญของการผสมที่มีประสิทธิภาพอ่อนโยนและปรับขนาดได้ รูปทรงเรขาคณิตที่สมมาตรและการลดลงทำให้มันเหมาะอย่างยิ่งสำหรับการใช้งานที่ความเครียดแรงเฉือนน้อยที่สุดและความสม่ำเสมอสูงเป็นสิ่งสำคัญยิ่ง

บทความนี้ให้การสำรวจเชิงลึกเกี่ยวกับหลักการออกแบบของ Double Cone Blender กลไกการปฏิบัติงานลักษณะประสิทธิภาพและการใช้อย่างแพร่หลายในยาการแปรรูปอาหารวิศวกรรมเคมีและการผลิตวัสดุขั้นสูง นอกจากนี้ยังตรวจสอบว่าความก้าวหน้าทางเทคโนโลยีล่าสุดได้ปรับปรุงการทำงานของมันในขณะที่จัดการกับข้อ จำกัด ดั้งเดิมเช่นความสอดคล้องแบบแบทช์กับแบทช์และประสิทธิภาพการทำความสะอาด

พื้นฐานการออกแบบ- เรขาคณิตและกลไกการดำเนินงาน

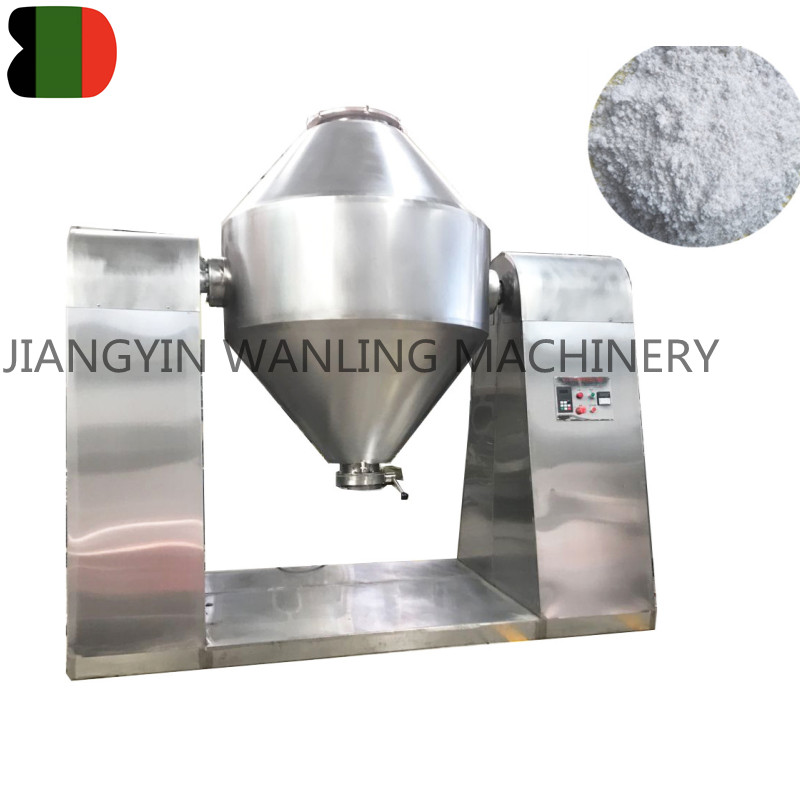

ที่ เครื่องปั่นกรวยคู่ ได้ชื่อมาจากการกำหนดค่าลายเซ็น-คู่ของเรือกรวยเข้าร่วมที่ปลายเปิดเพื่อสร้างรูปร่างที่สมมาตรและเหมือนนาฬิกาทราย ชุดประกอบนี้ติดตั้งบนแกนหมุนซึ่งช่วยให้โครงสร้างทั้งหมดพังทลายลงอย่างช้าๆทำให้เกิดการเคลื่อนไหวที่ซับซ้อน แต่คาดเดาได้ภายในเตียงผง

ในขณะที่เครื่องปั่นหมุน (โดยทั่วไประหว่าง 5 ถึง 25 รอบต่อนาที) ผงในประสบการณ์การรวมกันของ การผสมแบบพาความร้อน - การผสมแบบกระจาย , และ การผสมเฉือน :

• การผสมแบบพาความร้อน : การเคลื่อนไหวขนาดใหญ่ของมวลผงเนื่องจากการหมุนของเรือ
• การผสมแบบกระจาย : การกระจัดของอนุภาคแบบสุ่มเป็นผลมาจากการชนและการตกตะกอนแรงโน้มถ่วง
• การผสมเฉือน : ระหว่างอนุภาคเลื่อนไปตามเลเยอร์ระหว่างรอบการผกผัน

เนื่องจากไม่มีตัวกวนหรือใบมีดภายในเครื่องปั่นกรวยคู่ ความเครียดเชิงกลน้อยที่สุด ในผลิตภัณฑ์ทำให้เหมาะสำหรับวัสดุที่เปราะบางหรือเปราะบาง

ข้อได้เปรียบด้านประสิทธิภาพ: ความสม่ำเสมอความสามารถในการปรับขนาดและความเข้ากันได้ของวัสดุ

หนึ่งในคุณสมบัติที่น่าสนใจที่สุดของเครื่องปั่นกรวยคู่คือความสามารถในการสร้างการผสมผสานที่เป็นเนื้อเดียวกันสูงซึ่งมักจะบรรลุระดับความสม่ำเสมอต่ำกว่า± 1% การเบี่ยงเบน ระดับความแม่นยำนี้มีความสำคัญอย่างยิ่งในอุตสาหกรรมเช่นเวชภัณฑ์ซึ่งความสอดคล้องของปริมาณสามารถส่งผลกระทบโดยตรงต่อประสิทธิภาพการรักษาและการปฏิบัติตามกฎระเบียบ

นอกจากนี้การออกแบบสนับสนุนโดยเนื้อแท้ การผลิตที่ปรับขนาดได้ - หน่วยห้องปฏิบัติการที่มีความจุไม่กี่ลิตรสามารถปรับขนาดได้จนถึงเวอร์ชันอุตสาหกรรมที่จัดการหลายพันลิตรทั้งหมดในขณะที่ยังคงการเปลี่ยนแปลงการผสมผสานที่สอดคล้องกัน

ความเข้ากันได้ของวัสดุเป็นอีกความแข็งแกร่งที่สำคัญ เครื่องปั่นกรวยคู่สามารถจัดการได้:

• ผงที่ไหลลื่น
• วัสดุเม็ด
• ผงเหนียว (ด้วยสูตรที่เหมาะสม)
• สารประกอบที่ไวต่อความร้อน
• สารดูดความชื้น (เมื่อดำเนินการภายใต้สภาพแวดล้อมที่ควบคุม)

อย่างไรก็ตามโดยทั่วไปจะมีประสิทธิภาพน้อยกว่าสำหรับผงที่มีความแตกต่างความหนาแน่นอย่างมีนัยสำคัญหรือมีแนวโน้มที่จะแยกหลังจากผสมเว้นแต่ว่าการตอบโต้เช่นลำดับการโหลดที่ดีที่สุดหรือการเคลือบป้องกันการแยก

แอปพลิเคชันในอุตสาหกรรมสำคัญ

1. การผลิตยา

ในภาคเภสัชกรรมเครื่องปั่นกรวยคู่ถูกนำมาใช้กันอย่างแพร่หลายสำหรับการผสมก่อนคลอดของส่วนผสมยาที่ใช้งาน (APIs) กับสารเพิ่มปริมาณ การผสมผสานการผสมผสานที่อ่อนโยนของพวกเขารักษาคุณสมบัติทางกายภาพของ API ที่ละเอียดอ่อนและสร้างความมั่นใจในความสม่ำเสมอของเนื้อหา - ข้อกำหนดที่จำเป็นสำหรับการประชุม FDA และ ICH แนวทาง

2. อุตสาหกรรมอาหารและเครื่องดื่ม

ตั้งแต่การผสมเครื่องเทศไปจนถึงผลิตภัณฑ์นมผงอุตสาหกรรมอาหารต้องอาศัยเครื่องปั่นกรวยคู่เพื่อรักษาความสม่ำเสมอของรสชาติและความสม่ำเสมอของพื้นผิว การก่อสร้างสแตนเลสของพวกเขาและความสะดวกในการทำความสะอาดยังสอดคล้องกับมาตรฐานสุขอนามัยที่เข้มงวด

3. การแปรรูปสารเคมีและพลาสติก

เครื่องปั่นกรวยคู่ใช้ในการผสมของโพลีเมอร์เม็ดสีและตัวเร่งปฏิกิริยาซึ่งแม้แต่การกระจายของสารเติมแต่งก็มีความสำคัญสำหรับการประมวลผลแบบปลายน้ำและประสิทธิภาพการทำงานของผลิตภัณฑ์

4. วัสดุและเซรามิกขั้นสูง

ในเขตข้อมูลเช่นการเตรียมอิเล็กโทรดแบตเตอรี่การเผาเซรามิกและการสังเคราะห์วัสดุนาโนเครื่องปั่นเหล่านี้ช่วยให้ได้ปริมาณสารสัมพันธ์ที่แม่นยำสำหรับวัสดุที่ใช้งานได้

การปรับปรุงเทคโนโลยี: จากระบบแมนนวลไปจนถึงการผสมอย่างชาญฉลาด

ในขณะที่แนวคิดพื้นฐานของเครื่องปั่นกรวยคู่ยังคงไม่เปลี่ยนแปลงตั้งแต่เริ่มก่อตั้ง แต่การทำซ้ำที่ทันสมัยรวมถึงนวัตกรรมหลายอย่างที่มุ่งปรับปรุงการควบคุมกระบวนการการทำซ้ำและความปลอดภัย:

• การควบคุมการหมุนอัตโนมัติ : ตัวควบคุมตรรกะที่ตั้งโปรแกรมได้ (PLCs) อนุญาตให้ปรับความเร็วการหมุนได้อย่างแม่นยำและเวลาผสมตามลักษณะของวัสดุ
• การปิดผนึกที่แน่นหนาและการรวมบรรยากาศเฉื่อย : สำหรับการจัดการวัสดุที่มีความไวต่อการระเบิดหรือออกซิเจนระบบที่ปิดผนึกด้วยการล้างไนโตรเจนได้มาตรฐานแล้ว
• พอร์ตการสุ่มตัวอย่างและการตรวจสอบแบบอินไลน์ : การสุ่มตัวอย่างแบบเรียลไทม์และการรวมสเปกโทรสโกปีใกล้อินฟราเรด (NIR) เปิดใช้งานการตรวจสอบคุณภาพในกระบวนการโดยไม่ขัดจังหวะวัฏจักรการผสมผสาน
• ระบบ CIP/SIP : Clean-in-place (CIP) และความสามารถในการฆ่าเชื้อในสถานที่ (SIP) ช่วยเพิ่มสุขอนามัยและลดการหยุดทำงานในอุตสาหกรรมที่มีการควบคุม

การปรับปรุงเหล่านี้ไม่เพียง แต่ปรับปรุงประสิทธิภาพการดำเนินงาน แต่ยังสนับสนุนการปฏิบัติตามแนวทางปฏิบัติด้านการผลิตที่ดี (GMP) และมาตรฐานอุตสาหกรรม 4.0

ความท้าทายและข้อ จำกัด : เมื่อเครื่องปั่นกรวยคู่สั้นลง

แม้จะมีข้อได้เปรียบมากมาย แต่เครื่องปั่นกรวยคู่ก็ไม่สามารถใช้งานได้ในระดับสากล ข้อ จำกัด บางประการรวมถึง:

• เวลาผสมนานขึ้น : เมื่อเปรียบเทียบกับเครื่องผสมที่มีแรงเฉือนสูงการบรรลุความเป็นเนื้อเดียวกันเต็มรูปแบบอาจต้องใช้รอบขยายซึ่งอาจส่งผลกระทบต่อปริมาณงานในการดำเนินงานในปริมาณมาก
• การเก็บรักษาผลิตภัณฑ์ที่เหลืออยู่ : เนื่องจากรูปทรงเรขาคณิตของเรือการปลดปล่อยทั้งหมดอาจเป็นเรื่องท้าทายโดยไม่ต้องใช้กลไกเพิ่มเติมเช่นถาดสั่นหรือความช่วยเหลือสูญญากาศ
• การแยกความเสี่ยงหลังการผสม : หากไม่ปล่อยออกมาทันทีหรือจัดการอย่างระมัดระวังผงผสมอาจแยกออกตามขนาดความหนาแน่นหรือประจุไฟฟ้าสถิตอีกครั้ง

เพื่อลดปัญหาเหล่านี้วิศวกรมักใช้ การผสมเอดส์ ปรับระดับการเติมให้เหมาะสม (โดยทั่วไปคือ 50–70% ของปริมาตรทั้งหมด) หรือรวมเครื่องปั่นไว้ในสายการประมวลผลอย่างต่อเนื่องโดยใช้ hoppers ระดับกลางหรือระบบถ่ายโอนนิวเมติก

แนวโน้มในอนาคตและนวัตกรรมที่เกิดขึ้นใหม่

มองไปข้างหน้าวิวัฒนาการของเครื่องปั่นกรวยคู่นั้นถูกสร้างขึ้นโดยแนวโน้มที่กว้างขึ้นในระบบอัตโนมัติอุตสาหกรรมความยั่งยืนและการทำให้เป็นดิจิตอล:

• เทคโนโลยีคู่ดิจิตอล : แบบจำลองเสมือนจริงของเครื่องปั่นทางกายภาพอนุญาตให้มีการบำรุงรักษาทำนายการจำลองกระบวนการและการเพิ่มประสิทธิภาพก่อนเริ่มการผลิตจริง
• เซ็นเซอร์อัจฉริยะและการรวม AI : การวิเคราะห์ข้อมูลแบบเรียลไทม์ถูกนำมาใช้เพื่อปรับพารามิเตอร์แบบไดนามิกเพื่อให้มั่นใจว่าผลลัพธ์การผสมที่ดีที่สุดด้วยการแทรกแซงของมนุษย์น้อยที่สุด
• หน่วยเครื่องปั่นแบบแยกส่วนและมือถือ : ระบบกรวยคู่แบบพกพากำลังได้รับแรงฉุดในการตั้งค่าการผลิตที่ยืดหยุ่นโดยเฉพาะอย่างยิ่งในการพัฒนาสัญญาและองค์กรการผลิต (CDMOS)

นอกจากนี้การเน้นย้ำที่เพิ่มขึ้น การผลิตอย่างต่อเนื่อง ในเภสัชกรรมและสารเคมีชั้นดีกำลังกระตุ้นการออกแบบลูกผสมที่รวมประโยชน์ของรูปทรงกรวยสองเท่ากับกลไกการป้อนและการปล่อยแบบกึ่งต่อเนื่องและกลไกการปลดปล่อย
